1) 本产品为双柱水平断口中间开启式，可以一侧或两侧附装接地开关。90°传动的隔离开关采用CS17型人力操作机构进行三极联动操作；180°传动的隔离开关采用CJ6型电动机操动机构或CS17G型人力操作机构进行三极联动操作；接地开关采用CS17G型人力操动机构三极联动操作。
2) 隔离开关属双柱V形水平开启式，各单级都由基座、支柱绝缘子、出线座及触头等部分组成，由成50°夹角的两个支座、两支柱绝缘子相互夹角地安装在基座两端轴承上，且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。
3) 出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接线路之用。
4) 中间触头部分的触指成对装配，采用自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。
5) 隔离开关附有接地开关时，主导电回路与接地开关的连锁用基座上的扇形板与弧形板保证(或在操动机构上装设联锁板)，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。

产品特点

1) 全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料，紧固件M8以下采用不锈钢，其余均采用热镀锌。
2) 导电部分铜管软连接型，中间触头为“握手”式自力型触指，弹簧外压式无电流通过，隔离开关只有中间一个接触点，其余均用软连接固定联接。
a. 采用新的触头结构，将触片一端与触座固定，靠触片变形及弹簧产生接触压力，使触指末端的滑动接触改为固定接触，提高导电可靠性；
b. 触指弹簧改为外置式，以避免弹簧分流；
c. 增加磁锁板，提高动热稳定性能。
3) 转动部分配有自润滑套，无需润滑脂。
4) 主接线端子为平板型。电流等级为630A时，导电部件表面镀锡；电流等级为1250A-4000A时，导电部件表面镀银。
5) 瓷件上、下帽采用热镀锌防锈，并根据使地区污秽等级的不同可选用不同爬距的瓷件；在生产制造过程中按正差控制，爬电距离设计时将公称值较标准值设计的高。
6) 开关用支柱绝缘子强度密度大，稳定可靠，配方采用高强度瓷料制造，减少了产品强度的分散性，增加了产品的抗拉强度，结构设计时已对产品已有较大的强度预留度，使产品在运行中保证稳定可靠。

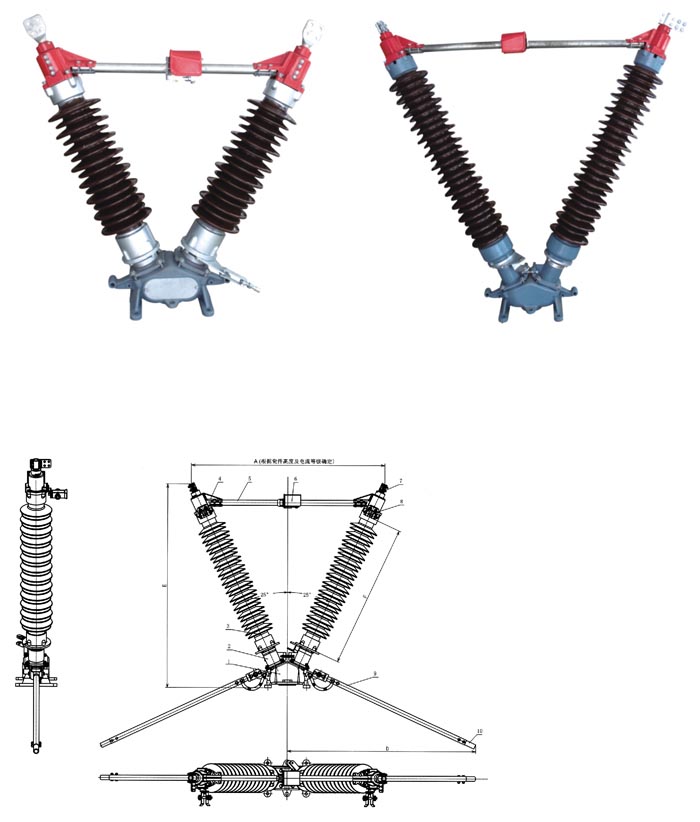

GW5-40.5、72.5、126(DW)型户外高压隔离开关技术参数

1.底座

6.方轴导电杆

2.支座

7.接线夹

3.绝缘支柱

8.接地刀静触头

4.接线座

9.接地刀铝管

5.圆轴导电杆

10.接地刀动触头
