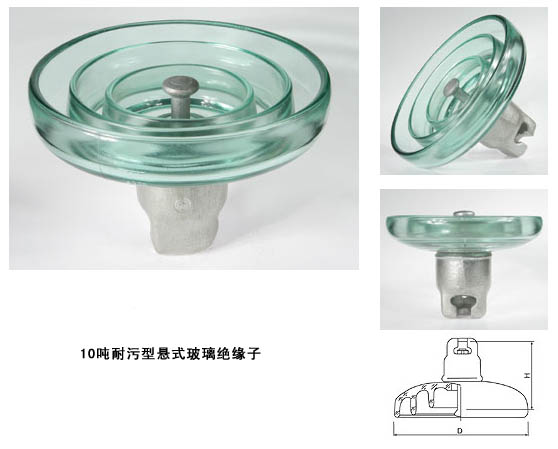

玻璃绝缘子,LXAP-70,LXAP-100,LXAY-120,U70BP/146M,U100BP/127M,U120BP/127M,U120BP/146M
空气动力型盘形悬式玻璃绝缘子LXAY-70/120详细技术参数
| 型 号 | 品 号 | 机械破坏负荷kN不小于 | 打击破坏负荷NNaN
不小于 | 1h机电负荷
试验值kN | 公称结构高度
H | 绝缘件
公称直径
D | 最小公称爬电距离 | 50%雷电冲击闪络电压（峰值）kv，不小于 | 工频电压（有效值）kv，不小于 | 单件重量
kg |
|
| mm | 湿闪络 | 击穿 |
|
| LXAY-120
LXAY1-120 | 134012
134016 | 120
120 | 678
678 | 90.0
90.0 | 146
140 | 390
390 | 360
360 |
100
100
| 50
50 | 120
120 | 5.30
5.30 |
|
通用代号 | U70BP/146M | U100BP/127M | U120BP/127M | U120BP/146M |
其他型号 | LXAP-70 | LXAP-100 | LXAP1-120 | LXAP-120 |
( mm )公称直径 D | 380 | 380 | 380 | 380 |
( mm )结构高度 H | 146 | 127 | 127 | 146 |
( mm )公称爬电距离 L | 365 | 365 | 365 | 365 |
( mm )联接型式 | 16 | 16 | 16 | 16 |
( kN )机械破坏负荷 | 70 | 70 | 70 | 70 |
( kN )逐个拉伸负荷试验 | 35 | 35 | 35 | 35 |
( kV )工频湿耐受电压 | 45 | 45 | 45 | 45 |
( kV )雷电冲击耐受电压 | 90 | 90 | 90 | 90 |
( P.U )冲击击穿电压 | 2.8 | 2.8 | 2.8 | 2.8 |
( kV )工频击穿电压 | 130 | 130 | 130 | 130 |
( μV )无线电干扰 ( 10kV,1MHz) | 50 | 50 | 50 | 50 |
( kV )可见电晕 脚 / 帽 | 18/22 | 18/22 | 18/22 | 18/22 |
工频电弧试验 | 0.12s/20kA | 0.12s/20kA | 0.12s/20kA | 0.12s/20kA |
( kg )绝缘子单片净重 | 5.3 | 5.2 | 5.3 | 5.4 |
